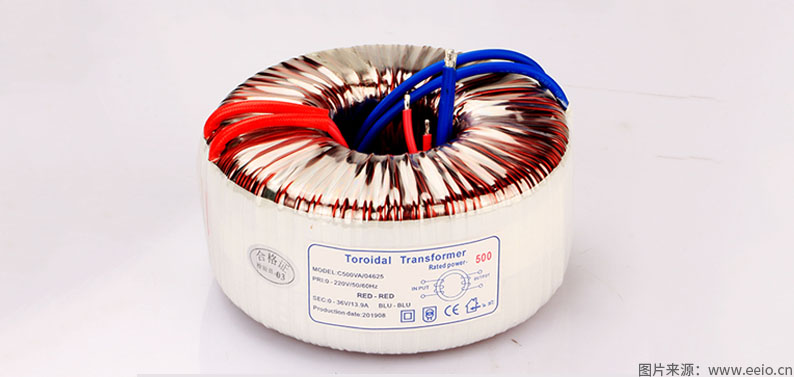

環形變壓器出現的故障有短路、斷路、絕緣不良等。當環形變壓器出現故障時，應及時檢查互換，尤其是當其出現焦糊味、輸出電壓降低很多且溫升很快時，應立即切斷電源，找出故障所在，下面介紹環形變壓器的檢查方法。

　　1) 檢測初、次級繞組的通斷。先將萬用表置于R*1檔，再將兩支表筆分別接初次繞組的引腳，阻值一般為幾十至幾百歐姆，若出現∞時，則為斷路，若出現0阻值時，則為短路。用同樣的方法測試初次級繞組的阻值，一般為幾歐姆至幾十歐姆(降壓變壓器)，如次級繞組有多個時，輸出標稱電壓值越小，其阻值越小。

　　2) 檢測個繞組間、繞組與貼心間的絕緣電阻。先將萬用表置于R*10K檔，再將一支表筆接初級繞組的一引腳，另一支表筆分別接次級繞組的引腳，萬用表所示阻值應為∞位置，若小于此值時，則表明絕緣性能不良，尤其是阻值小于幾百歐姆時，表明繞組間有短路故障。

　　3) 測試環形變壓器的次級空載電壓。先將環形變壓器初級接入220V電源，再將萬用表置于交流電壓檔，根據變壓器次級的標稱電壓值，選好萬用表的量程，依次測出次級繞組的空載電壓，允許誤差一般不超出5%~10%為正常(在初級電壓為220V的情況下)，若出現電壓都升高，則表明初級線圈有局部短路故障，若次級的某個線圈電壓偏低，則表明該線圈有短路故障。

　　4) 若環形變壓器出現“嗡嗡”聲，可用手壓緊變壓器的線圈，若“嗡嗡”立即消失，則表明變壓器的鐵芯或者線圈有松動現象，也有可能是變壓器固定位置有松動。
